Если говорить о «тросовой» и «гидравлической» КМУ, гидравлика есть в обоих случаях: она поворачивает колонну, поднимает и выдвигает стрелу. Разница в том, как поднимается и позиционируется сам груз. В тросовой установке крюк висит на канате лебёдки, в гидравлической (шарнирно-сочленённой) груз перемещается за счёт складывающейся стрелы. Разберём, что это даёт на практике и как выбрать.
Чем они отличаются

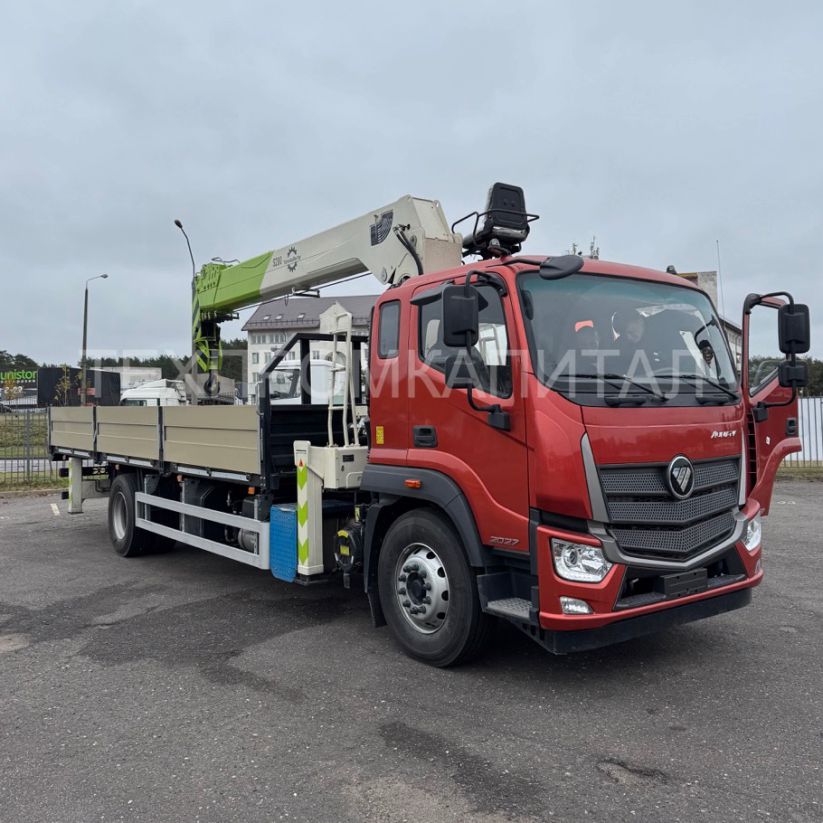

Тросовая КМУ — обычно телескопическая прямая стрела с грузовой лебёдкой. Груз поднимают и опускают канатом, стрела задаёт вылет и высоту. Пример — кран-манипулятор Foton 8 т с тросовой системой с вылетом стрелы 12,8 м и платформой 7500 × 2550 мм.
Гидравлическая шарнирно-сочленённая КМУ — стрела из нескольких колен, которые складываются и раскладываются гидроцилиндрами. Груз движется вместе с концом стрелы, без раскачки на канате. Пример — кран-манипулятор HOWO 8 т шарнирно-сочленённого типа с вылетом 10,5 м и высотой подъёма 13,5 м.
Ключевые различия:
- Механика подъёма: канат и лебёдка против гидроцилиндров.
- Скорость и плавность: тросовые часто быстрее на лёгких и средних грузах, гидравлические плавнее при точной установке.
- Обслуживание: у тросовых канат требует регулярного контроля и замены, гидравлика чувствительна к чистоте масла и состоянию уплотнений.
- Масса и габариты: зависят от конкретной модели.
Плюсы тросовой КМУ
- Более простая конструкция подъёмного механизма.
- Быстрый подъём и опускание лёгких и средних грузов.
- Замена каната или ремонт лебёдки обычно проще и доступнее, чем ремонт сложной гидравлики.
- Высота подъёма крюка не ограничена положением стрелы: груз можно опустить ниже уровня установки крана.
Плюсы гидравлической КМУ
- Точное и плавное позиционирование, груз не раскачивается на канате. Важно для хрупких грузов и монтажа.
- Сложная кинематика стрелы: можно работать в стеснённых местах, заводить груз под навес или через препятствие.
- Удобная работа с захватами: грейфером, вилами, клещами.
- Хорошо сочетается с дистанционным управлением и системами безопасности.
Ограничения
Тросовая КМУ:
- ниже точность на больших вылетах, груз раскачивается;
- канат нужно регулярно проверять, во влажной и агрессивной среде он изнашивается быстрее;
- менее удобна для специальных захватов.
Гидравлическая КМУ:
- чувствительна к качеству масла и чистоте гидросистемы;
- отдельные узлы сложнее и дороже в ремонте;
- при повреждении гидравлики возможны подтёки и длительный простой.
Где важна точность
Если нужно точно ставить элементы конструкции, работать в тесноте или с хрупким грузом, лучше подходит шарнирно-сочленённая КМУ. Тросовая хороша там, где важнее скорость, простота и высота подъёма, а миллиметровая точность не нужна.
Работа с контейнерами и крупными грузами
Для контейнеров и крупногабаритных грузов важны грузоподъёмность на нужном вылете, конструкция захватов и опор. Гидравлическую схему здесь часто выбирают за точность опускания на раму или платформу. Тросовая тоже справляется, если её грузоподъёмности хватает на нужном вылете и есть подходящие стропы или траверса.
Алгоритм выбора
- Профиль работ. Точные операции и хрупкие грузы — в пользу гидравлики. Обычная погрузка и разгрузка — подойдёт тросовая.
- Грузы. Максимальная и средняя масса, габариты, тип: поддоны, блоки, контейнеры.
- Вылет и высота. Нужен большой вылет с высокой точностью — гидравлика. Нужна большая высота крюка — тросовая.
- Условия эксплуатации. Мороз, влажность, абразивная пыль требуют защиты и каната, и гидравлики.
- Обслуживание. Частота и стоимость ТО, сервис в регионе.
- Рабочий цикл. Число операций в смену.
- Бюджет: покупка и владение.
Сравнение
| Параметр | Тросовая КМУ | Гидравлическая КМУ |
|---|---|---|
| Точность позиционирования | Средняя | Высокая |
| Обслуживание | Проще: канат и лебёдка | Сложнее: гидросистема |
| Скорость | Выше на лёгких грузах | Плавнее и контролируемее |
| Работа с захватами | Ограничена | Удобна |
| Высота подъёма крюка | Большая | Ограничена геометрией стрелы |
Что сообщить менеджеру
- шасси и требования к платформе;
- нужную грузоподъёмность на конкретном вылете;
- максимальный вылет и высоту подъёма;
- типы и размеры грузов;
- число операций в смену;
- климат и условия;
- опции: дистанционное управление, захваты, дополнительные опоры;
- требования к точности;
- бюджет и требования к сервису.
Типичные ошибки
- Неверно оценить грузоподъёмность на вылете, и машина работает на пределе.
- Не учесть климат, и канат или гидравлика быстрее изнашиваются.
- Выбрать по минимальной цене, не посчитав стоимость ТО.
- Не проверить совместимость крана и шасси.
- Ошибиться с рабочим циклом, что ведёт к частым простоям.
Чек-лист перед заказом
- Известны максимальная и средняя масса грузов.
- Заданы вылет и высота подъёма.
- Описаны условия эксплуатации.
- Определён рабочий цикл.
- Понятны сервис и сроки ремонта в регионе.
- Согласованы опции.
- Есть регламент ТО и условия гарантии.
- Предусмотрена проверка КМУ в работе при приёмке.
Сервис и эксплуатация
- ТО строго по регламенту: контроль каната, смазка, проверка герметичности гидравлики.
- Своевременная замена фильтров и контроль температуры масла при интенсивной работе.
- Запас расходников: фильтры, масло, уплотнения, для тросовой КМУ — запасной канат.
- Обучение операторов и контроль перегрузок.
