Description

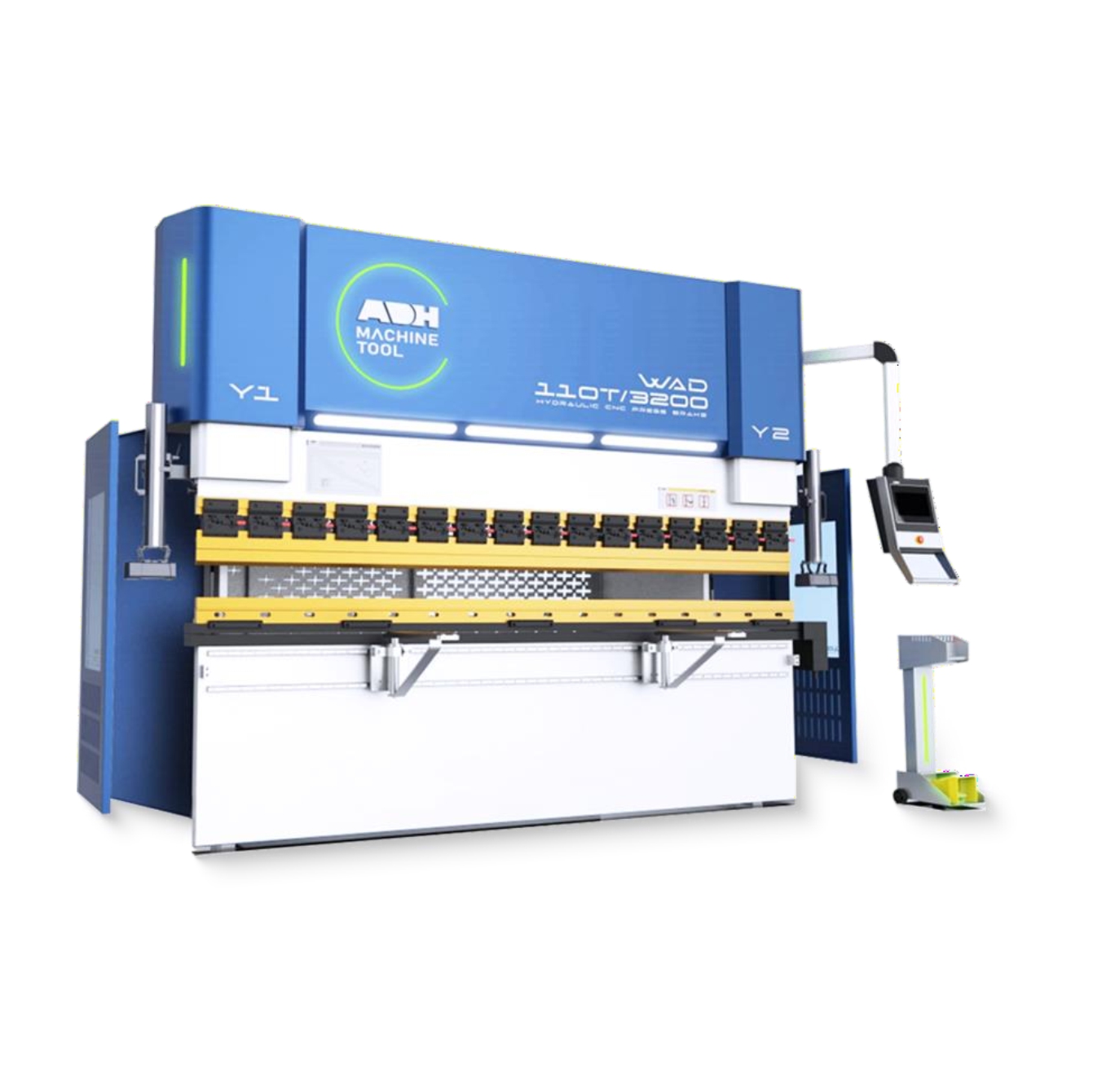

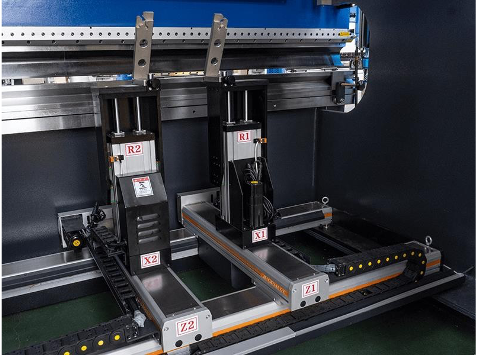

Электрогидравлический синхронный листогибочный станок с ЧПУ, конфигурация осей: Y1, Y2, X, R + V (4 + 1).
Назначение:
Предназначен для гибки листового и полосового проката под заданным углом, с изготовлением серийных деталей.
Особенности конструкции:
-

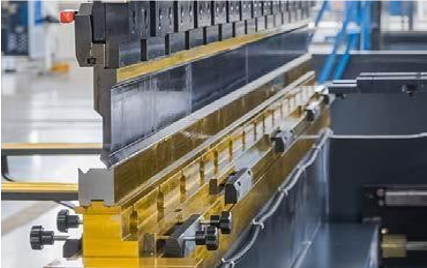

Используется серийная оснастка и инструмент (не опытные образцы).
-
Прессовая часть представляет собой сварную, моноблочную, стальную станину.
-
Станина проходит термообработку в печи для снятия остаточных напряжений, что обеспечивает стабильность геометрии на длительном сроке эксплуатации.
-
После термообработки проводится дробеструйная очистка и антикоррозийная обработка.
-

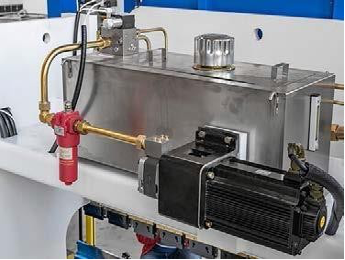

Конструкция включает две боковые стойки и поперечную верхнюю балку с размещением масляного бака и гидрокомпонентов.
Технические характеристики:
-
Высокая точность параллельности хода траверсы (±0,01 мм), обеспечивается синхронизацией работы гидроцилиндров через ЧПУ-систему по осям Y1 и Y2 с использованием пропорциональных гидросервоклапанов. Контроль осуществляется в режиме реального времени.
-
Гидроцилиндры и траверса выполнены из нормализованной стали с высокоточной механической обработкой рабочих поверхностей.
-
Направляющие траверсы оснащены антифрикционным покрытием.
-
Управление синхронизацией балки реализуется через электрогидравлическую сервосистему.
-
Прецизионные линейные оптические датчики вдоль направляющих обеспечивают точное позиционирование.
Дополнительные элементы:
-
Система механической компенсации прогиба WILLA — защита стола от деформации, стабильность глубины и точности гиба.
-

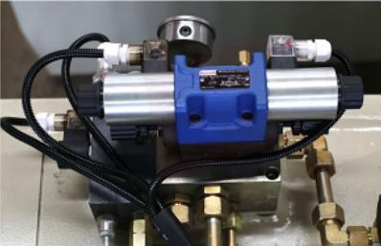

Гидравлические комплектующие — от европейских производителей.
-

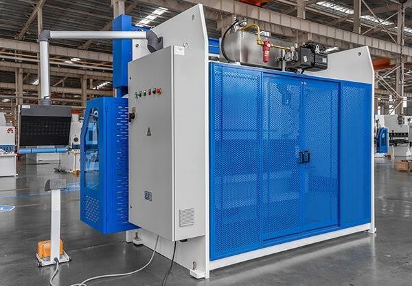

Электрошкаф с воздушным охлаждением.
-
Оборудование сертифицировано по стандартам ЕС, имеет маркировку CE.
